CNC Machining စက်မှု Dowel Pins

dowel pin သည် assembly တစ်ခု၏ အစိတ်အပိုင်းနှစ်ခု သို့မဟုတ် ထို့ထက်ပိုသော အစိတ်အပိုင်းများကြားတွင် တိကျသော ချိန်ညှိမှုကို ထိန်းသိမ်းရန်အတွက် အသုံးပြုသည့် အတို၊ cylindrical pin တစ်ခုဖြစ်သည်။ အစိတ်အပိုင်းများကို ပေါင်းစည်းထားသည့် bolt နှင့် မတူဘဲ CNC စက်ဖြင့် ညှပ်ထားသော တံသင်သည် အနေအထားကို ထူထောင်သည်။ စည်းဝေးပွဲတစ်ခုလုံး တည်ဆောက်ထားသည့် ကိုးကားချက်ဖြစ်သည်။ ဂီယာဘောက်စ်ကို မော်တာအနားကွပ်တွင် တပ်ဆင်သောအခါ၊ ဘောတံများမဟုတ်ဘဲ ဒိုက်တံများ — ရိုးတံများသည် ညီနေစေရန် အာမခံပါသည်။

Dowel pins များသည် press-fit နှင့် slip-fit ​​ဖြစ်သည်။ ကောင်းသော dowel နှင့် မကောင်းသောအပေါက်ကြား စွမ်းဆောင်ရည် ကွာခြားချက်ကို မိုက်ခရိုန ဖြင့် တိုင်းတာသည်- တင်းကျပ်လွန်းပြီး သည်းခြေပျက်သည်။ ချောင်လွန်းပြီး စည်းလုံးမှု လွင့်ပါးသွားသည် ။

စက်မှု Dowel Pins များ၏ ပစ္စည်းများနှင့် မာကျောမှု

ကာဗွန်သံမဏိ (1045/1060) : မာကျောပြီး သမအောင် တွက်ချေကိုက်သော ယေဘူယျအသုံးပြုမှု

ဝက်ဝံသံမဏိ (GCr15/52100): အမြင့်ဆုံး ဝတ်ဆင်နိုင်သော သက်တမ်းအတွက် HRC 60–64 သို့ မာကျောသည်

Stainless (SUS303/304/316): အစားအစာ၊ ပင်လယ်ရေကြောင်းနှင့် ဆေးဘက်ဆိုင်ရာအသုံးပြုမှုအတွက် ချေးခံနိုင်ရည်ရှိသည်။

မာကျောသောတူးလ်စတီးလ် (အထူးအဝတ်အစားများအတွက်)

အချင်းအကွာအဝေး- 1mm မှ 30mm၊ အရှည် 3mm မှ 200mm

သည်းခံနိုင်မှု အတန်းများ- m6 press-fit၊ ISO 8734/8735 အလိုက်၊ USAS B18.8.2

ဂန္ထဝင်ကုန်ထုတ်လုပ်မှုလမ်းကြောင်းသည် ဗဟိုမကြိတ်ခွဲခြင်းဖြစ်သည်- ဘားများကို ဗဟိုကင်းသောကြိတ်စက်တွင် နောက်ဆုံးအချင်းအထိ မြေသား၊ အလျားလိုက်ဖြတ်၊ ချမ်ဖာပြီး မာကျောသည်။ ဝယ်ယူသူအများစု သတိမပြုမိသည့်အချက်မှာ ကြိတ်ခွဲခြင်းမပြုမီ ခိုင်မာသောအမိန့်စာသည် အရေးကြီးသည် - ကြိတ်ပြီးနောက် တင်းမာခြင်းသည် ပုံပျက်ခြင်းဖြစ်စေသည်၊ ထို့ကြောင့် ကျွန်ုပ်တို့သည် ကြိတ်၊ မာကျောကာ အရေးကြီးသောတံများကို ပြီးအောင် ကြိတ်ရခြင်းပင်ဖြစ်သည်။

Tuoyuan ဖြစ်ရပ်မှန်မျှဝေခြင်း။

စက်မှု- စက်မှု အလိုအလျောက်စနစ်နှင့် စက်ယန္တရား

ပစ္စည်း: အလူမီနီယမ် / Stainless Steel

လုပ်ငန်းစဉ်- CNC Turning & Grooving တိကျမှု

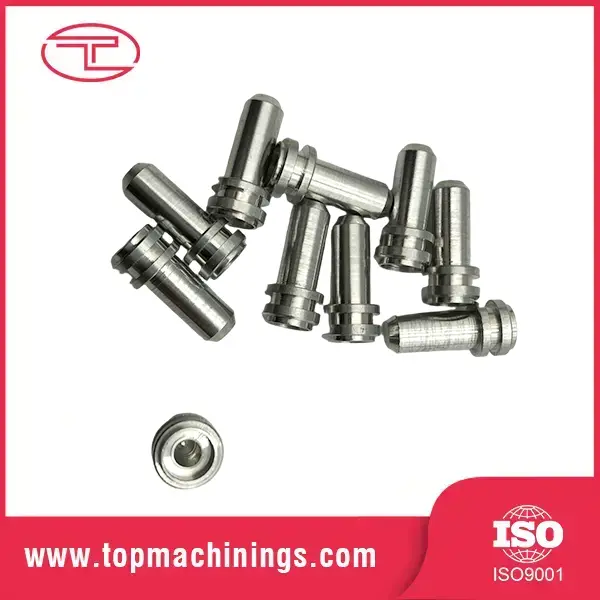

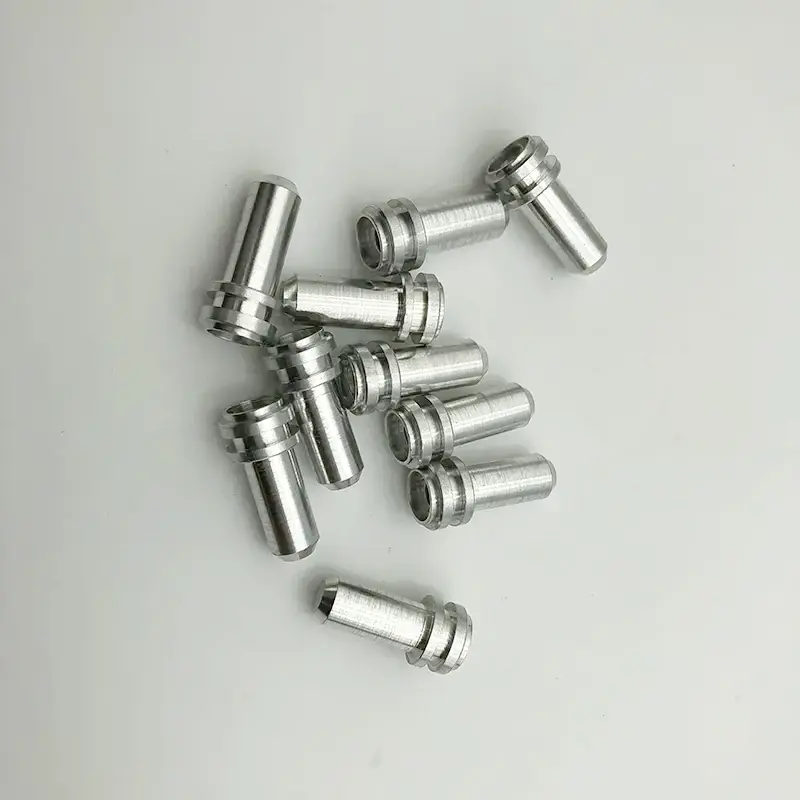

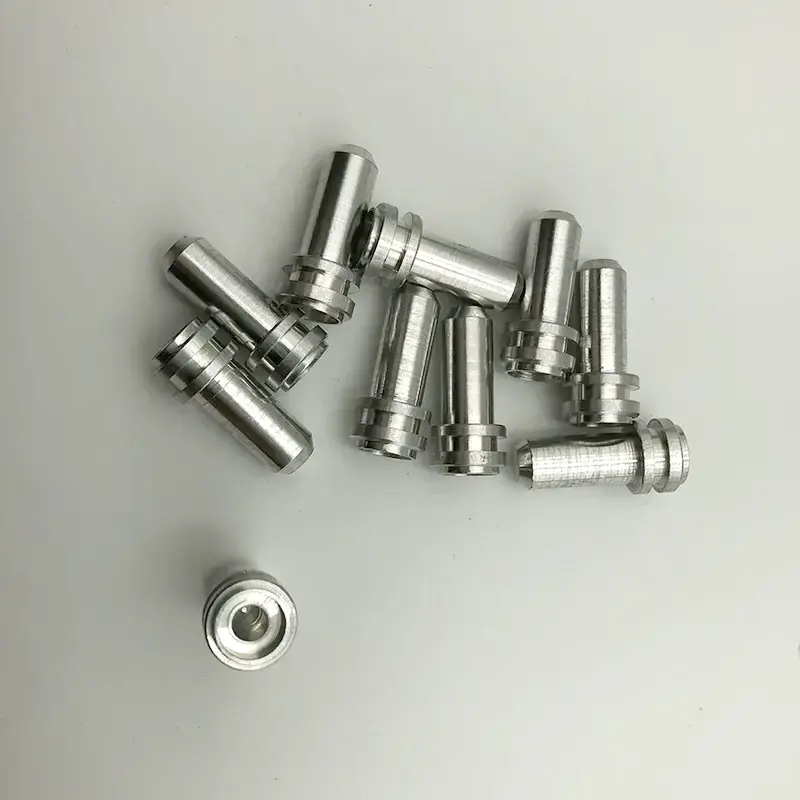

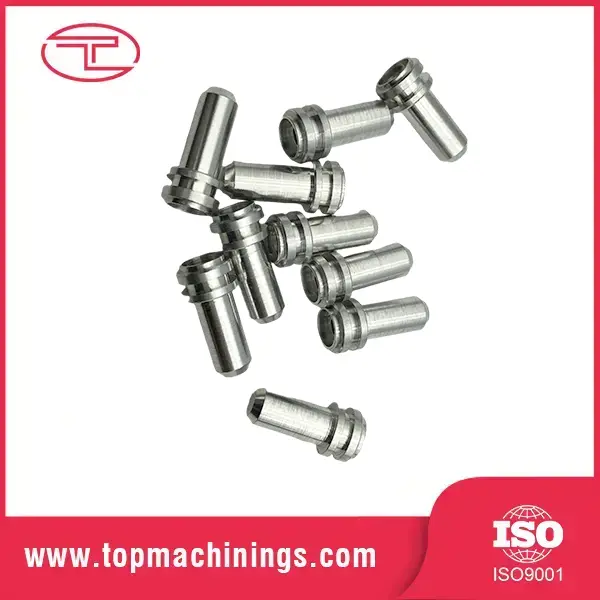

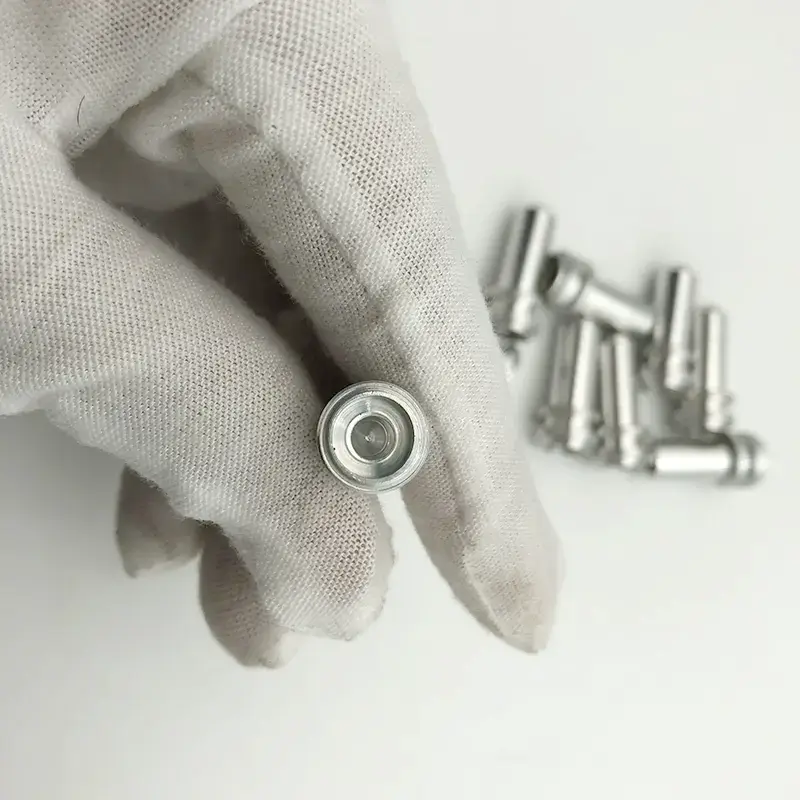

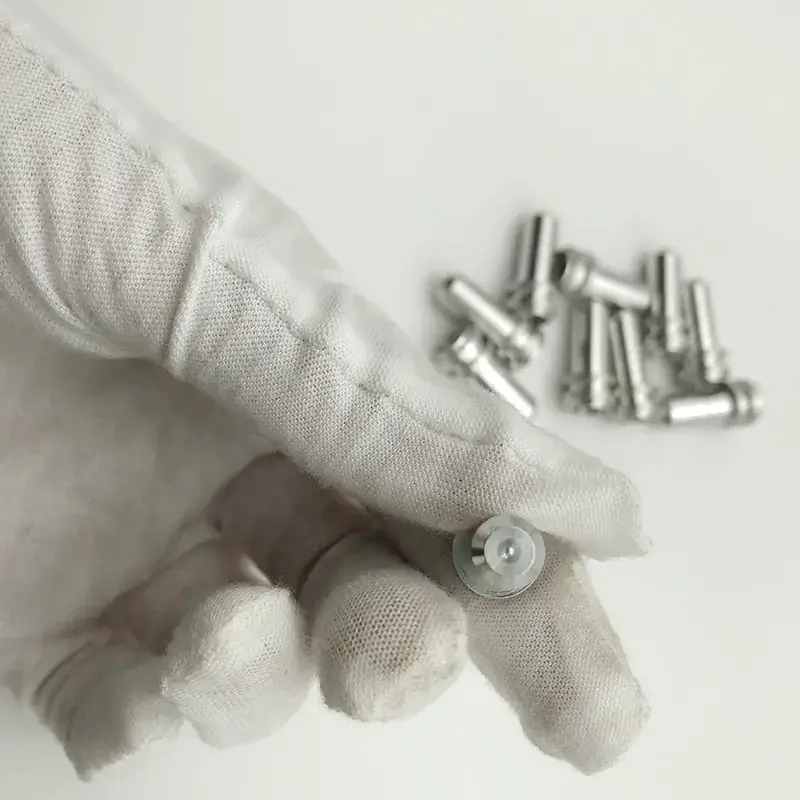

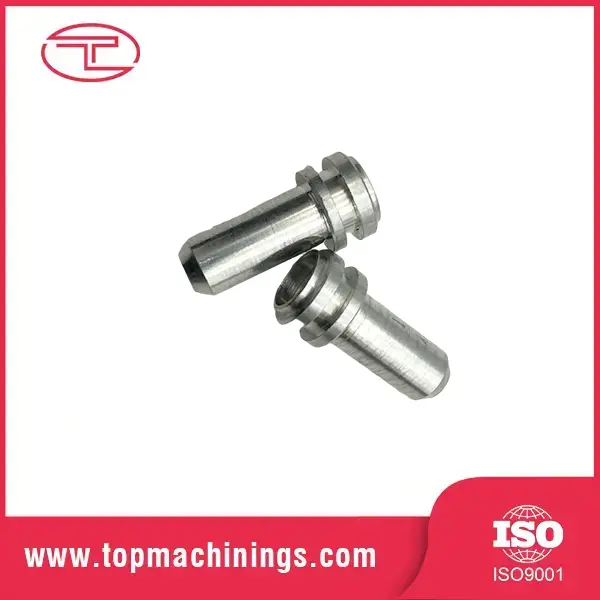

US automation ထုတ်လုပ်သူတစ်ဦးသည် တိကျသော ချိန်ညှိမှုနှင့် မြန်နှုန်းမြင့် တပ်ဆင်မှုလိုင်းများတွင် လုံခြုံစွာ ချိတ်ပိတ်မှုသေချာစေရန် တိကျသော O-ring ထိန်းသိမ်းခြင်း grooves များနှင့် တိကျသော အတိုင်းအတာခံနိုင်ရည်ရှိသော စိတ်ကြိုက် CNC စက်လုပ်ငန်းသုံး dowel pins များ လိုအပ်ပါသည်။

ကျွန်ုပ်တို့သည် တိကျသော Swiss CNC လှည့်စက်များကို အသုံးပြု၍ ဤဘက်စုံအဆင့် pin များကို ထုတ်လုပ်ပြီး အကောင်းဆုံးသော တံဆိပ်ခတ်ရန်အတွက် အတိအကျ groove depth နှင့် surface finish ကို ထိန်းသိမ်းထားပါသည်။ ထုပ်ပိုးခြင်းမပြုမီ 100% အလင်းစစ်ဆေးခြင်းကို ပြုလုပ်ခဲ့ပါသည်။

အဓိကအင်္ဂါရပ်များနှင့် အကျိုးကျေးဇူးများ

မှန်သောနေရာချထားခြင်းအတွက် မြေပြင်မှ ±0.002mm

နောက်ဆုံးအချင်းများသည် Ra 0.2 မှ 0.4μm ဖြင့် ±0.002mm အထိ ဗဟိုကင်းသော မြေပြင်ဖြစ်သည်။ ၎င်းသည် "လုံလောက်သော" သည်းခံမှုမဟုတ်ပါ — CNC စက်မှုလုပ်ငန်းသုံး dowel pins များသည် စည်းဝေးများကို ထပ်ခါတလဲလဲနိုင်သော၊ တပ်ဆင်မှုများ တိကျမှုနှင့် ထုတ်ကုန်များကို တသမတ်တည်းဖြစ်စေသော သည်းခံနိုင်မှုဖြစ်သည်။

တာရှည်ဝန်ဆောင်မှုအတွက် HRC 60+ သို့ မာကျောသည်။

Bearing-steel pins များသည် HRC 60–64 တွင် မာကျောပြီး အမှတ်မရှိဘဲ ထပ်ခါတလဲလဲ ထည့်သွင်းခြင်းနှင့် ဖယ်ရှားခြင်းတို့ကို ဆက်လက်ရှင်သန်ရန် မာကျောစေသည်။ မာကျောသော dowel သည် အတိုင်းအတာတစ်ခုအထိ ပျော့ပြောင်းသည်။

အစွန်းများ၊ သန့်ရှင်းသောအနားများ

အစွန်းနှစ်ဖက်စလုံးသည် (ပုံမှန်အားဖြင့် 1.5×45°) ကွဲထွက်ပြီး အကာအရံများ ပြတ်တောက်သွားသောကြောင့် တံသင်သည် မုတ်ဆိတ်ရိတ်သည့်ပစ္စည်း သို့မဟုတ် အပေါက်ခံတွင်းကို မထိခိုက်စေဘဲ သန့်ရှင်းသပ်ရပ်စွာဖြင့် အပေါက်များထဲသို့ စတင်ရောက်ရှိပါသည်။ ကပ်ငြိခြင်းမရှိ၊

ဖြောင့်မှန်မှုကို သင်ယုံကြည်နိုင်သည်။

အလျား-အချင်း အချိုးများကို 50mm လျှင် 0.01mm အတွင်း တည့်တည့်ထိန်းထားသည်။ ကွေးထားသော dowel pin သည် တည်နေရာရှာရန် ပျက်ကွက်ရုံသာမက - ၎င်းသည် ထည့်သွင်းထားသော လည်ချောင်းကို ပျက်စီးစေသည်။ ကျွန်ုပ်တို့သည် ထုတ်လုပ်မှုအသုတ်တိုင်းတွင် ဖြောင့်တန်းမှုကို တိုင်းတာသည်။

ရောနှောထားသော အံဝင်ခွင်ကျအတွက် တင်းကျပ်သော အချင်း အုပ်စုဖွဲ့ခြင်း။

ပင်နံပါတ်များကို တင်းကျပ်သော အချင်းအုပ်စုများအဖြစ် စီခွဲထားသောကြောင့် ပင်နံပါတ်တစ်ဘူးသည် အံဝင်ခွင်ကျဖိအားပေးစွမ်းနိုင်စေရန်။ သင်၏စည်းဝေးပွဲလိုင်းတွင် "ဤတစ်ခုလျှော၊ ဤသူသည်တူရန်လိုသည်" မရှိတော့ပါ။

ကုန်ပစ္စည်းသတ်မှတ်ချက်များ

ထုတ်လုပ်မှုလုပ်ငန်းစဉ်

CNC စက်လုပ်ငန်းသုံး dowel pin ထုတ်လုပ်မှုကို အအေးခံထားသော သို့မဟုတ် မြေပြင်ဘားစတော့ဖြင့် စတင်သည်။ ဘားများသည် အနီးဆုံးအချင်းအထိ ဗဟိုကင်းသော မြေပြင်ဖြစ်ပြီး အရှည်မှ ဖြတ်တောက်ကာ ချုံ့ထားပြီး အစွန်းအထင်းဖြစ်သည်။ မာကျောသောတံများအတွက်၊ ထို့နောက် ၎င်းတို့ကို အပူဖြင့်ကုသပြီး နောက်ဆုံးခံနိုင်ရည်ရှိရန်အတွက် မြေပြင်ကို ကြိတ်ချေသည် — အဆင့်နှစ်ဆင့်ကြိတ်ခြင်းသည် ပြီးသွားသောတံကို လုံးဝအဖြောင့်ဖြောင့်တန်းအောင် ထိန်းသိမ်းထားခြင်းဖြစ်သည်။

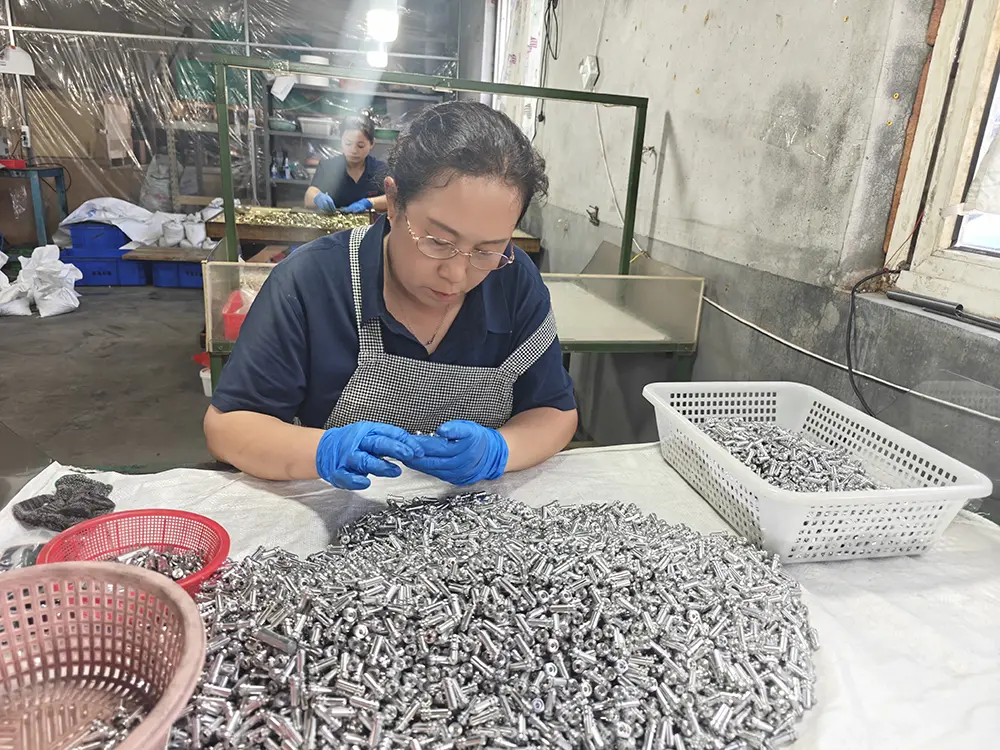

နောက်ဆုံးစစ်ဆေးခြင်းတွင် အချင်း (မိုက်ခရိုမီတာနှင့် လေထုတိုင်းတာမှု)၊ မာကျောမှု (Rockwell စမ်းသပ်ခြင်း)၊ ဖြောင့်ဖြောင့်မှုနှင့် မျက်နှာပြင် အပြီးသတ်ခြင်းများ ပါဝင်သည်။ ပင်ချောင်းများကို အချင်းအလိုက် အုပ်စုဖွဲ့ပြီး သံချေးတက်သော ထုပ်ပိုးမှုဖြင့် ထုပ်ပိုးထားသည်။ အသုတ်လက်မှတ်များသည် အော်ဒါတိုင်းတွင် ပါ၀င်ပါသည်။

ထုတ်လုပ်မှုအချိန်ဇယား

စံခဲချိန်- စံအရွယ်အစားများအတွက် 10-15 ရက်၊ ကြိတ်ခြေပြီး ၁၅-၁၈ ရက်ကြာအောင်ထားပါ။

နေ့ 1-3- အမိန့်အတည်ပြုခြင်းနှင့် ပစ္စည်းရွေးချယ်ခြင်း။

Day 4–8: ဘားကြိတ်ခြင်း၊ ဖြတ်တောက်ခြင်း၊ ချုံ့ခြင်း

ရက် 9-12- အပူကုသမှုနှင့် ကြိတ်ခွဲခြင်း (သတ်မှတ်ထားပါက)

နေ့ 13-14- စစ်ဆေးခြင်း၊ အုပ်စုဖွဲ့ခြင်း၊ ထုပ်ပိုးခြင်း။

Day 15: Qingdao မှ ပို့ဆောင်ပေးပါသည်။

အဘယ်ကြောင့် Tuoyuan Metal ကိုရွေးချယ်သနည်း။

မိုက်ခရို-အဆင့် စွမ်းဆောင်ရည်၊ စက်မှုပမာဏများ

10+ နှစ်ကြာ တိကျစွာ စက်ပစ္စည်း၊ CNC စက်အလုံး 20 နှင့် နှစ်စဉ် ပမာဏ သန်း 100 ရှိသော Tuoyuan Metal သည် ဓာတ်ခွဲခန်းအဆင့် ခံနိုင်ရည်ရှိမှုဖြင့် မော်တော်ယာဥ်အဆင့် တွဲများတွင် CNC စက်ပိုင်းဆိုင်ရာ တွယ်ချိတ်များကို ပေးပို့နိုင်ပါသည်။ ကျွန်ုပ်တို့သည် 15 PPM ချို့ယွင်းမှုနှုန်းအောက်တွင် 2.5-million-piece batch များကို တင်ပို့ထားပါသည်။

မြောက်အမေရိက၏ ယုံကြည်စိတ်ချရသော ပေးသွင်းသူ

ကျွန်ုပ်တို့၏ထွက်ကုန်၏ 60% သည် 95% ထပ်တလဲလဲဝယ်ယူမှုနှုန်းဖြင့် မြောက်အမေရိကဖောက်သည်များထံ ရောက်သွားပါသည်။ ကျွန်ုပ်တို့၏ dowel pins များသည် အစိတ်အပိုင်းများကို မှန်ကန်စွာ ရှာမတွေ့ပါက၊ ထိုဖောက်သည်များသည် - လေးပုံတစ်ပုံ၊ နှစ်ပေါင်းများစွာ ထပ်တလဲလဲ စီဒါမှာမည်မဟုတ်ပါ။

Traceability အပြည့်

ပစ္စည်းကြိတ်လက်မှတ်များ၊ အပူကုသမှုမှတ်တမ်းများနှင့် စစ်ဆေးရေးအစီရင်ခံစာများကို တစ်သုတ်စီ သိမ်းဆည်းထားသည်။ ဘားစတော့အများအပြားမှ အချောထည်တိုင်အထိ ခြေရာခံနိုင်မှု အပြည့်အစုံ။

အမြန်နမူနာများနှင့် ကိုးကားချက်များ

နမူနာ အော်ဒါများကို 3-5 ရက်အတွင်း ပို့ဆောင်ပေးပါသည်။ 24 နာရီအတွင်းကိုးကား။ အရည်အသွေးဆိုင်ရာ ပြဿနာများကို ၄၈ နာရီအတွင်း တုံ့ပြန်ခဲ့သည်။ ဒါက ကျွန်တော်တို့ရဲ့ စံနှုန်းပါ၊ ကျွန်တော်တို့ရဲ့ ကတိတစ်ခုပါ။

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

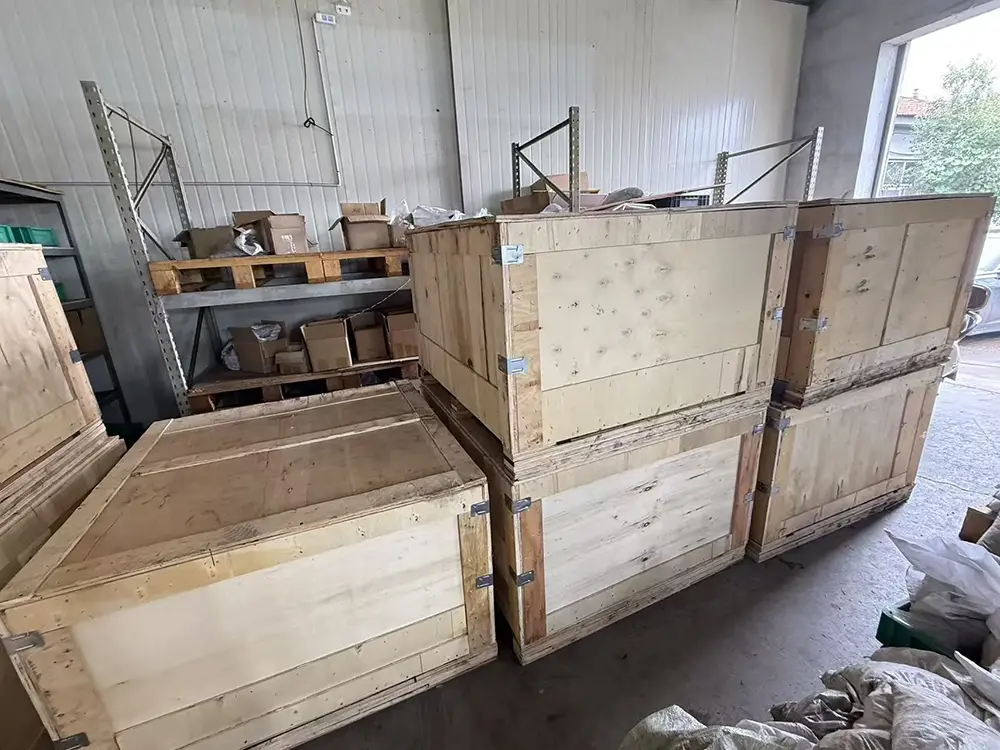

ပင်တံများကို ဆီ သို့မဟုတ် အုပ်ထားပြီး သံချေးတက်စေသည့် ပိုလီအိတ်များတွင် ထုပ်ပိုးထားပြီး ပုံးများ သို့မဟုတ် သစ်သားအိတ်များဖြင့် တင်ပို့သည်။ သေးငယ်သောအမှာစာများအတွက် Express (DHL/FedEx/UPS)၊ အများအပြားအတွက် Qingdao ဆိပ်ကမ်းမှ ပင်လယ်ရေကြောင်းကုန်စည်ပို့ဆောင်မှု။ စာရွက်စာတမ်း- ကုန်သွယ်လုပ်ငန်းခွန်ပြေစာ၊ ထုပ်ပိုးမှုစာရင်း၊ သယ်ယူခ၊ ရင်းမြစ်သက်သေခံလက်မှတ်၊ ပစ္စည်းစမ်းသပ်မှုလက်မှတ်။ CNC စက်လုပ်ငန်းသုံး dowel pins စျေးနှုန်းများ၊ အမြောက်အများမှာယူမှုများ သို့မဟုတ် quotation အတွက်၊ ကျွန်ုပ်တို့၏ပို့ကုန်အဖွဲ့ကို ဆက်သွယ်ပါ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- မင်းရဲ့ dowel pins က ဘယ်လိုခံနိုင်ရည်ရှိသလဲ။

A1- ပုံမှန်မြေပြင်ခံနိုင်ရည်မှာ အချင်းပေါ်တွင် ± 0.002 မီလီမီတာဖြစ်ပြီး မျက်နှာပြင် မျက်နှာပြင် Ra 0.2 မှ 0.4μm ဖြစ်သည်။ Fit အတန်းများ ရရှိနိုင်ပါသည်- m6 press-fit၊ h6/h7 slip-fit။

Q2- m6 နှင့် h6 fit pins အကြား ကွာခြားချက်ကား အဘယ်နည်း။

A2: m6 pins များသည် press-fit တပ်ဆင်မှုအတွက် အနည်းငယ်ပိုကြီးပြီး၊ ၎င်းတို့သည် ပြုပြင်ထားသောအပေါက်များထဲသို့သော့ခတ်ပြီး ဖယ်ရှားရန် ဆွဲစက်တစ်ခု လိုအပ်ပါသည်။ h6/h7 pins များသည် ပုံမှန် disassembled လုပ်ရမည့် စည်းဝေးပွဲများအတွက် slip-fit ​​ဖြစ်သည်။ သင်၏လျှောက်လွှာကို ကျွန်ုပ်တို့အား ပြောပြပါ၊ ကျွန်ုပ်တို့သည် မှန်ကန်သောအတန်းကို အကြံပြုပါမည်။

Q3- မာကျောသော stainless pins များကို သင်ပေးပါသလား။

A3- ဟုတ်ကဲ့ — မိုးရွာသွန်းခြင်း- မာကျောသော stainless သည် HRC 38-44 တွင် အလွန်ကောင်းမွန်သော သံချေးတက်မှုကို ခံနိုင်ရည်ရှိစေပါသည်။ အစားအသောက် သို့မဟုတ် ရေကြောင်းတာဝန်အတွက်၊ ဤသည်မှာ မှန်ကန်သောရွေးချယ်မှုဖြစ်သည်။

Q4- စိတ်ကြိုက် အရှည် သို့မဟုတ် စိတ်ကြိုက် ချမ်ဖာပင်များ ပြုလုပ်နိုင်ပါသလား။

A4: ဟုတ်တယ်။ ကျွန်ုပ်တို့သည် ပုံတစ်ပုံလျှင် စိတ်ကြိုက်အလျားများ၊ စိတ်ကြိုက်ချမ်ဖာများ၊ ပါးလွှာသော လေယာဉ်မှူးများနှင့် ပုံတစ်ပုံချင်းအလိုက် grooves များကို ဖြတ်တောက်ထားပါသည်။ စိတ်ကြိုက် pins အတွက် MOQ နည်းပါးသည် — နမူနာများကို ကြိုဆိုပါသည်။

Q5: သိုလှောင်မှုတွင် တံခွန်များပေါ်တွင် သံချေးတက်ခြင်းကို မည်သို့ကာကွယ်နိုင်သနည်း။

A5: ပင်ချောင်းများကို ဆီလိမ်းပြီး အခိုးအငွေ့-အဆင့် ချေးတက်ခြင်း တားဆေးစက္ကူဖြင့် ထုပ်ပိုးထားသည်။ နိုင်ငံရပ်ခြား ပင်လယ်ရေကြောင်း ကုန်စည်ပို့ဆောင်မှုအတွက် ကျွန်ုပ်တို့သည် သံချေးကင်းစင်ကြောင်း အာမခံရန် VCI ထုပ်ပိုးမှုကို အသုံးပြုပါသည်။
