တိကျသောလှည့်ကွက်များ သေးငယ်သော စက်ရုပ်ခွဲစိတ်ကိရိယာများကို မည်သို့ဖွင့်နိုင်သနည်း။

စက်ရုပ်ခွဲစိတ်မှုစနစ်များသည် ကျုံ့သွားသည်။ Laparoscopic နှင့် microsurgical စက်ရုပ်များ၏မျိုးဆက်သစ်များသည် 3mm အောက်အချင်းရှိသောတူရိယာများကိုအသုံးပြုသည် - သိမ်မွေ့သောခန္ဓာဗေဒကိုရှာဖွေရန်လုံလောက်သောသေးငယ်သော်လည်းဆုပ်ကိုင်၊ ဖြတ်ရန်နှင့်ချုပ်ရန်လုံလောက်သောအားကောင်းသည်။ ယင်းကိုရရှိရန်၊ အထူးသဖြင့် ကိရိယာလက်ပတ်အတွင်းရှိ စက်ပိုင်းဆိုင်ရာ ဂီယာဒြပ်စင်များကို အစိတ်အပိုင်းတိုင်းကို ပြင်းထန်စွာ ပြန်လည်စဉ်းစားရန် လိုအပ်သည်။ အဖြေမှာ ရှိသည်။တိကျသောလှည့်ကွက်များ- လွန်ခဲ့သောဆယ်စုနှစ်တစ်ခုက မတွေးဝံ့စရာဖြစ်သော သည်းခံနိုင်မှုများအတွက် သေးငယ်ရှုပ်ထွေးသော ဂျီသြမေတြီများ။ ဤဆောင်းပါးတွင် တိကျသော CNC အလှည့်အပြောင်းသည် မီလီမီတာခွဲစက်ရုပ်ကိရိယာများကို ဖြစ်နိုင်ခြေရှိစေမည့် အသေးစား ရိုးတံများ၊ ပင်များနှင့် အိမ်ရာများကို ဖန်တီးပေးသည် - နှင့် ပေးသွင်းသူတွင် ဝယ်ယူရေးမန်နေဂျာများ ရှာဖွေသင့်သည်များကို ဤဆောင်းပါးတွင် ရှင်းပြထားသည်။

စက်ရုပ်ခွဲစိတ်မှုတွင် Miniaturization Challenge

ပုံမှန်စက်ရုပ်ခွဲစိတ်ကိရိယာတစ်ခုတွင် ခဲတံထက်သေးငယ်သောပြွန်အတွင်း ရွေ့လျားနေသောအစိတ်အပိုင်း 20 အထိပါရှိသည်။ အစိတ်အပိုင်းတစ်ခုစီသည်-

• ထပ်ခါတလဲလဲ ပိုးသတ်ခြင်း (autoclave၊ gamma radiation) ကို ခံနိုင်ရည်ရှိပါ
• သုညအနီးရှိ တုံ့ပြန်မှုဖြင့် torque ပို့လွှတ်ပါ။
• နံရံအထူ 0.15 မီလီမီတာအထိ အံဝင်ခွင်ကျဖြစ်အောင်
• သမားရိုးကျ စက်ဖြင့်ပြုလုပ်ထားသော အစိတ်အပိုင်းများထက် ကုန်ကျစရိတ်သက်သာသည် - အဘယ်ကြောင့်ဆိုသော် တူရိယာများသည် တစ်ကြိမ်တည်းသုံးခြင်း သို့မဟုတ် အကန့်အသတ်ဖြင့် ပြန်လည်အသုံးပြုနိုင်သောကြောင့်ဖြစ်သည်။

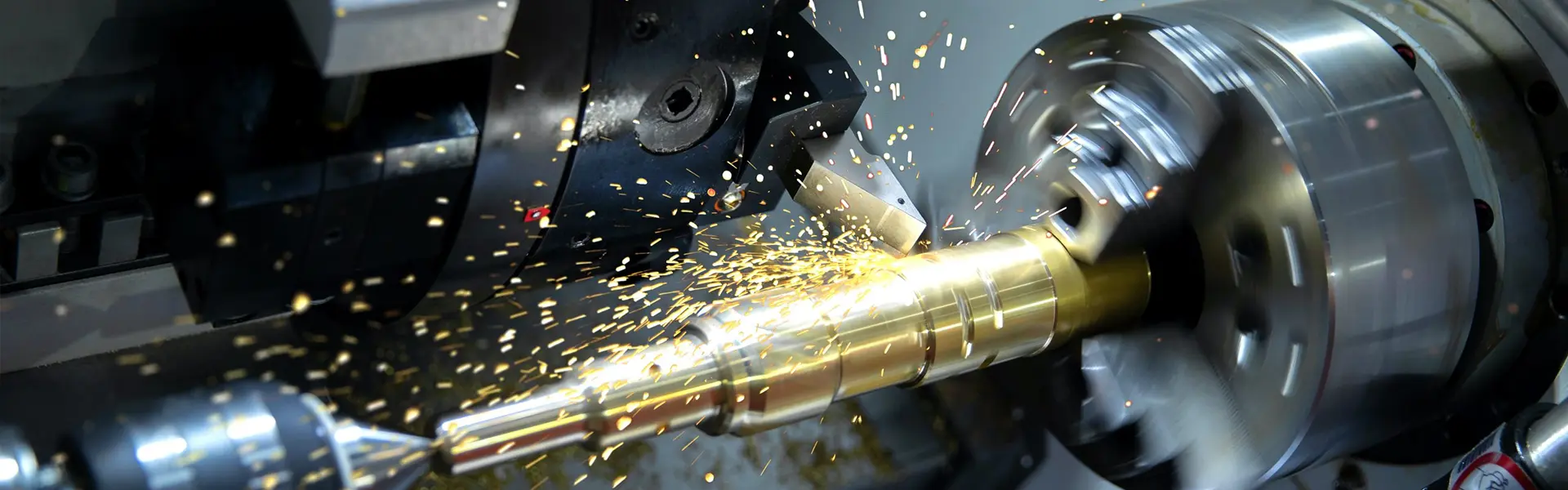

သမားရိုးကျ စက်ယန္တရားနည်းလမ်းများ (တံဆိပ်တုံးထုခြင်း၊ ရိုးရှင်းသော လှည့်ခြင်း) သည် လိုအပ်သော စုစည်းမှု၊ မျက်နှာပြင် အပြီးသတ်ခြင်း သို့မဟုတ် မိုက်ခရိုအင်္ဂါရပ်များကို မထိန်းထားနိုင်ပါ။ တိုက်ရိုက်ကိရိယာဖြင့် Swiss အမျိုးအစား CNC စက်များပေါ်တွင် ထုတ်လုပ်ထားသော တိကျသောအလှည့်အစိတ်အပိုင်းများ - လှည့်ခြင်း၊ ကြိတ်ခြင်းနှင့် တူးဖော်ခြင်းတို့ကို သံသရာတစ်ခုတွင် ပေါင်းစပ်ခြင်းဖြင့်၊ သည်းခံနိုင်မှု ±0.005 မီလီမီတာ သို့မဟုတ် ယင်းထက်ပိုကောင်းလာခြင်းဖြင့် ဤပြဿနာများကို ဖြေရှင်းပါ။

အရေးပါသော နည်းလမ်းသုံးမျိုးဖြင့် တိကျမှုအလှည့်အပြောင်းအပိုင်းများ Miniaturization ကို ဖွင့်ပါ။

1.Micro-Shifts နှင့် Drive Pins

ခွဲစိတ်စက်ရုပ်တစ်ရုပ်၏ လက်ကောက်ဝတ်သည် အဆုံးထိရောက်မှုကို ထင်ရှားစေရန်အတွက် ကြိုးများ သို့မဟုတ် တွန်းတံများကို အသုံးပြုသည်။ ၎င်းတို့သည် အချင်း 0.5 မီလီမီတာမှ 2 မီလီမီတာအထိ သေးငယ်သော ပင်များနှင့် ရိုးတံများနှင့် ချိတ်ဆက်သည်။ တိကျသောအလှည့်အပိုင်းတစ်ခု ပါဝင်နိုင်သည်-

• လက်စွပ်များကို ထိန်းသိမ်းရန်အတွက် အပေါက်များ (အနံ 0.2 မီလီမီတာ၊ အနက် 0.05 မီလီမီတာ)
• torque လွှဲပြောင်းမှုအတွက် ဆဋ္ဌဂံ သို့မဟုတ် စတုရန်းစွန်းများ
• ကြိုးများဖြတ်ရန်အတွက် အပေါက်များ (0.3 မီလီမီတာ အချင်း)

တိကျမှုက ဘာကြောင့်အရေးကြီးသလဲ- 1mm pin တစ်ခုရှိ 2µm သွေဖည်မှုသည် 0.2° of angular error ကိုဖန်တီးပေးသည် - ခွဲစိတ်ဆရာဝန်သည် 0.5mm သွေးကြောကို ချုပ်သောအခါ လက်ခံနိုင်မည်မဟုတ်ပေ။

2.Thin-Wall Tubular အစိတ်အပိုင်းများ

Articulating Joint များသည် နံရံအထူ 0.2mm အောက်ရှိ အိမ်များနှင့် လက်စွပ်များ လိုအပ်ပါသည်။ သမားရိုးကျ အလှည့်အပြောင်းများသည် စကားစမြည်ပြောခြင်း သို့မဟုတ် ပြိုလဲခြင်းတို့ကို ဖြစ်စေသည်။ ဖိအားမြင့် coolant နှင့် carbide tool ဖြင့် Swiss turning သည် တည်ငြိမ်ပြီး ပါးလွှာသော နံရံကို ထုတ်ပေးသည်။တိကျသောလှည့်ကွက်များဒုတိယ deburring မပါဘဲ။

တစ်ခုတည်းသောတပ်ဆင်မှုတွင် ရှုပ်ထွေးသော Geometry

စက်ရုပ်တူးလ်ဒီဇိုင်နာများသည် ကြိုးများ၊ အသွယ်သွယ်များ၊ အောက်ညှပ်များနှင့် အပြားများ—အားလုံးကို တစ်စိတ်တစ်ပိုင်းတည်းတွင် ပေါင်းစပ်လိုကြသည်။ ဂျီဩမေတြီ လိုက်လျောညီထွေရှိစေမည့် စနစ်ထည့်သွင်းမှု အများအပြားကို ဖယ်ရှားပေးသည့် ဝင်ရိုးပေါင်းစုံ စက်လှေများတွင် ပြုလုပ်ထားသည့် တိကျသော အလှည့်အပြောင်း အစိတ်အပိုင်းများ။ ဥပမာအားဖြင့်၊ helical drive groove နှင့် proximal flange ပါရှိသော trocar tip ကို စက္ကန့် 40 အောက်တွင် machined လုပ်နိုင်သည်။

ပါရာမီတာဇယား – ခွဲစိတ်ခန်းအဆင့် တိကျပြတ်သားသော အလှည့်အပြောင်းအပိုင်းများအတွက် အရေးကြီးသောသတ်မှတ်ချက်များ

မကိုက်ညီသော တိကျပြတ်သားသော အစိတ်အပိုင်းများ၏ ဝှက်ထားသော ကုန်ကျစရိတ်

ဆေးဘက်ဆိုင်ရာစက်ပစ္စည်း OEM များသည် အစိတ်အပိုင်းတစ်ခုချင်းစီ၏ တိကျမှုအလှည့်အပြောင်းများ၏ အကျိုးသက်ရောက်မှုကို လျှော့တွက်စဉ်တွင် တပ်ဆင်မှု သည်းခံနိုင်မှုကို အာရုံစိုက်လေ့ရှိသည်။ လက်တွေ့ကမ္ဘာဥပမာ- ခွဲစိတ်ချုပ်ညှပ်ထုတ်လုပ်သူသည် 0.5 မီလီမီတာ ပင်တွယ်တစ်ခုကြောင့် 12% အကွက်များ ချို့ယွင်းမှုကြုံတွေ့ခဲ့ရသည်။ ပင်နံပါတ်ပေးသွင်းသူသည် ±0.01mm တောင်းဆိုခဲ့သော်လည်း ±0.025mm ပေးပို့ခဲ့သည်။ 100% optical sorting ဖြင့် အသုတ်တစ်ခုစီကို ထိန်းချုပ်သည့် ပေးသွင်းသူတစ်ဦးထံ ပြောင်းခြင်းဖြင့် ပျက်ကွက်မှုနှုန်းကို 0.2% သို့ လျှော့ချသည်။

အဓိကသင်ခန်းစာများ-

• တိုင်းတာခြင်းကိစ္စများ – လေဆာမိုက် သို့မဟုတ် ကလစ်ပါများသာမကဘဲ အမြင်အာရုံစနစ်ဆိုင်ရာ အစီရင်ခံစာများကို တောင်းဆိုပါ။
• ပစ္စည်းထောက်ခံချက် - ခွဲစိတ်ကိရိယာများသည် အပြည့်အဝခြေရာခံနိုင်မှု လိုအပ်သည် (EN 10204 3.1)။
• မျက်နှာပြင် ညီညာမှု - ကြမ်းတမ်းသော အစက်အပြောက်များသည် ဘက်တီးရီးယားများကို ခိုအောင်းစေသည်။ Ra နှင့် Rz ကိုသတ်မှတ်ပါ။

အဘယ်ကြောင့် Tuoyuan သည် ခွဲစိတ်မှုအသေးစားပြုလုပ်ခြင်း၏လိုအပ်ချက်များကို နားလည်သဘောပေါက်သနည်း။

Qingdao Tuoyuan Metal Co., Ltd. သည် တိကျသော သတ္တုပြုပြင်ခြင်းစွမ်းရည်များကို တီထွင်ထုတ်လုပ်ရန် ဆယ်စုနှစ်တစ်ခုကျော် အချိန်ယူခဲ့သည်။ ယေဘူယျစက်ဆိုင်များနှင့်မတူဘဲ Tuoyuan သည် ခွဲစိတ်စက်ရုပ်များ လိုအပ်သည့် တိကျသောနည်းပညာများကို အာရုံစိုက်သည်-

• မိုက်ခရိုရှပ်များ၊ ပင်ချောင်းများနှင့် လက်စွပ်များအတွက် CNC အလှည့်အပြောင်းများ (ဆွဇ်ဇာလန်နှင့် ပုံသေခေါင်းစတော့များ)
• ရှုပ်ထွေးသောအိမ်ရာအင်္ဂါရပ်များအတွက် CNC ကြိတ်ခွဲအစိတ်အပိုင်းများ
• ကုန်ကျစရိတ်သက်သာသော ပမာဏမြင့်မားသော အစိတ်အပိုင်းများအတွက် တံဆိပ်တုံးထုခြင်းနှင့် အတုပြုလုပ်ခြင်း။
• မျက်နှာပြင်ကုသမှု (သွပ်ရည်သုတ်ခြင်း၊ အမှုန့်အဖုံးအုပ်ခြင်း၊ ပွတ်ပေးခြင်း) - Tuoyuan မှ လက်မှတ်ရလုပ်ဖော်ကိုင်ဖက်များမှတဆင့် စီစဉ်ပေးနိုင်သည့် လျှပ်စစ်ဓါတ်ပြုခြင်း သို့မဟုတ် passivation ကို ခွဲစိတ်ကိရိယာများ မကြာခဏ သတ်မှတ်သော်လည်း၊

Tuoyuan သည် ISO 9001 အောက်တွင် လည်ပတ်နေပြီး ကုန်ကြမ်းမှ ကုန်ချောအပိုင်းအထိ ပြီးပြည့်စုံသော ထောက်ပံ့ရေးကွင်းဆက်တစ်ခုရှိသည်။ ၎င်းတို့၏ “အသေးစိတ်တိုင်းတွင် ထူးချွန်သည်” ဟူသော ဒဿနိကဗေဒသည် တိကျသောအလှည့်အပြောင်းတစ်ခုစီကို ဒစ်ဂျစ်တယ်တိုင်းတာရေးကိရိယာများဖြင့် စစ်ဆေးထားပြီး အစုလိုက်မှတ်တမ်းများကို 10+ နှစ်အထိ သိမ်းဆည်းထားပါသည် - ဆေးဘက်ဆိုင်ရာကိရိယာကို ခြေရာခံနိုင်စေရန်အတွက် မရှိမဖြစ်လိုအပ်ပါသည်။

လက်တွေ့ကျသောကိရိယာတစ်ခု - အရင်းအမြစ်ရှာဖွေခြင်းအတွက် ရိုးရှင်းသောစစ်ဆေးစာရင်း

စက်ရုပ်ခွဲစိတ်ကိရိယာများအတွက် တိကျသောလှည့်ကွက်အစိတ်အပိုင်းများ၏ အရင်းအမြစ်ကို အကဲဖြတ်သည့်အခါ၊ မေးမြန်းပါ-

• သင်၏အစိုးရိမ်ရဆုံးအင်္ဂါရပ်အပေါ် သည်းခံနိုင်မှု အစုလိုက်အပြုံလိုက်ခွဲခြမ်းစိတ်ဖြာမှု။
• CMM သို့မဟုတ် လေဆာမိုက်ဖြင့် တိုင်းတာသည့် ကျပန်းနမူနာ အစိတ်အပိုင်းသုံးခု။
• အရေအတွက်နှင့် ဓာတုဖွဲ့စည်းမှုကို ပြသသည့် ပစ္စည်းလက်မှတ်။
• လုပ်ငန်းစဉ်စွမ်းရည် (Cpk) – အချင်းနှင့် စုစည်းမှုအတွက်၊ Cpk ≥1.33 သည် လုံခြုံသောအဆင့်ဖြစ်သည်။

Tuoyuan သည် လေးခုလုံးကို စံအဖြစ် ထောက်ပံ့ပေးသည်။

သေးငယ်သော အစိတ်အပိုင်းများ၊ ခွဲစိတ်မှုအတွက် ဧရာမခုန်

သေးငယ်ပြီး စမတ်ကျသော စက်ရုပ်ခွဲစိတ်ကိရိယာများဆီသို့ လမ်းကြောင်းသည် ရပ်တန့်၍မရနိုင်ပါ။ ဒါပေမယ့် ရှိပြီးသား ဒီဇိုင်းတွေကို ချဲ့ရုံနဲ့ နားလည်နိုင်မှာ မဟုတ်ပါဘူး။ လိုအပ်သည်။တိကျသောလှည့်ကွက်များမိုက်ခရိုအရွယ်အစား၊ မက်ခရိုတိကျမှုရှိပြီး ထုထည်တွင် တသမတ်တည်း ထုတ်လုပ်ထားသည်။ ဝယ်ယူရေးမန်နေဂျာများအတွက်၊ အကောင်းဆုံးဗျူဟာမှာ CNC အလှည့်အပြောင်းကျွမ်းကျင်မှုကို သက်သေပြထားသည့် သတ္တုလုပ်ငန်းကုမ္ပဏီတစ်ခုနှင့် လက်တွဲလုပ်ဆောင်ရန်၊ အပြည့်အဝအိမ်တွင်းလုပ်ငန်းစဉ်ကွင်းဆက်တစ်ခုနှင့် အခွင့်အလမ်းမရှိသည့် အရည်အသွေးစနစ်တစ်ခုဖြစ်သည်။

သင်၏ အခက်ခဲဆုံးသော မိုက်ခရိုအစိတ်အပိုင်း ပုံဆွဲအား ပေးပို့ပါ။Tuoyuanဖြစ်နိုင်ချေ သုံးသပ်ချက်နှင့် နမူနာလုပ်ဆောင်ခြင်းအတွက်။ သည်းခံမှုများကို သတ်မှတ်ရန် အထက်ဖော်ပြပါ ဘောင်ဇယားကို အသုံးပြုပြီး လုပ်ငန်းစဉ် စွမ်းဆောင်ရည် အစီရင်ခံစာကို တောင်းဆိုပါ။ မှန်ကန်တိကျသော အလှည့်ကျ အစိတ်အပိုင်းများ ပေးသွင်းသူသည် သင်၏ ဖွံ့ဖြိုးတိုးတက်မှု အချိန်ကို ထက်ဝက်ခန့် ဖြတ်တောက်နိုင်ပြီး သင်၏ နောက်မျိုးဆက် ခွဲစိတ်မှု ကိရိယာကို လက်တွေ့ဖြစ်လာအောင် ပြုလုပ်နိုင်သည်။
